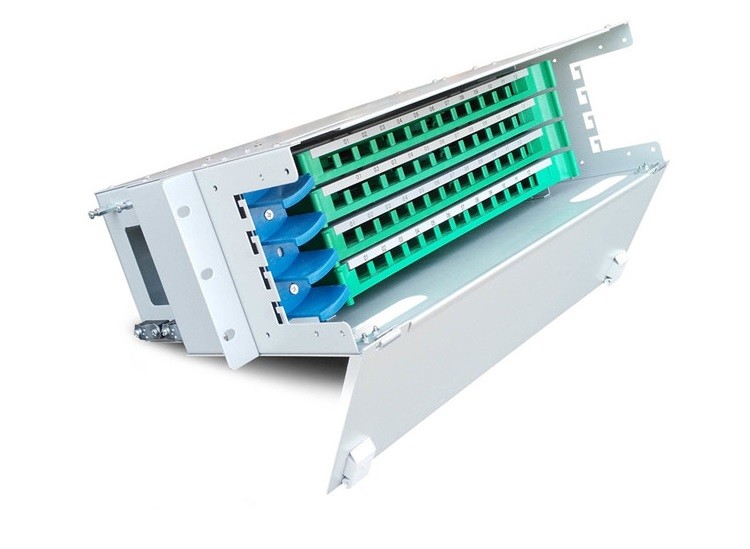

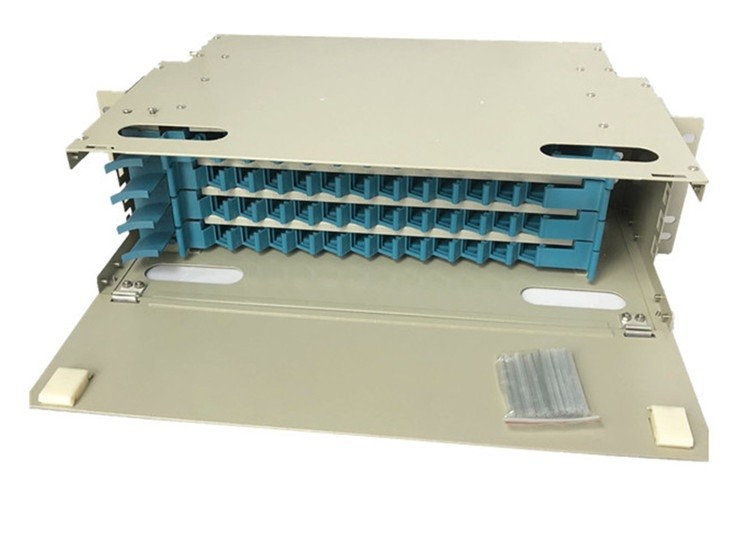

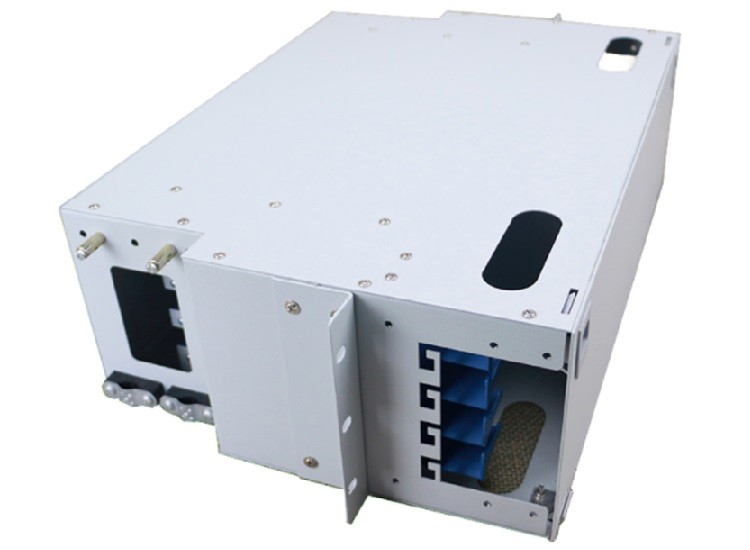

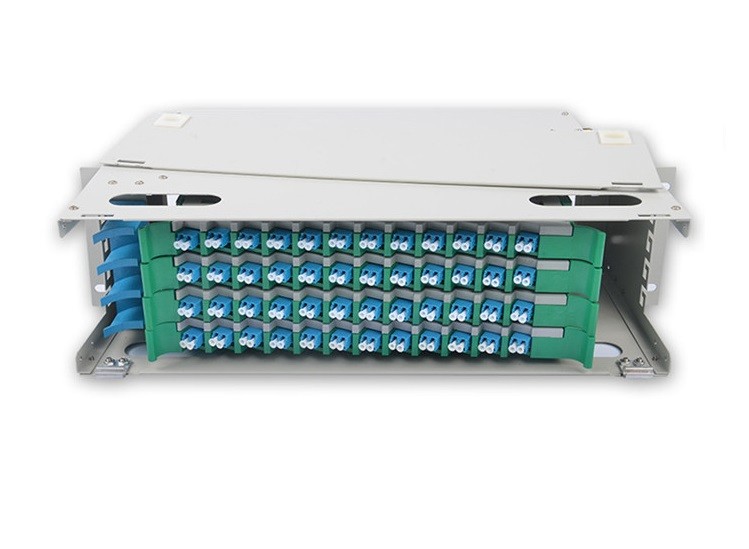

48Ports 96은 LC 두 부분으로 된 싱에모드 광 섬유 분포 유닛 실내 벽면 탑재를 공동을 만듭니다
상술 :
| 우리는 화이버 용량을 지원합니다 | 12/24/48/72/96/144 핵심 |
| 광섬유 포트 | FC, SC, 거리와 LC |
| ODF 디스크의 수 | 1를 위한 12와 2를 위한 24, 4를 위한 48, 6을 위한 72, 8을 위한 96과 12를 위한 144 |
| 작동 온도 | -10 'Ｃ ~ +40 'Ｃ |
| 저장 온도 | -25 'Ｃ ~ +55 'Ｃ |
| 상대 습도 | ≤ 85% (+30 'Ｃ) |
| 대기압 | 70Kpa~106Kpa |
| 명목상의 작동 파장 | 850nm, 1310nm, 1550nm |
| 삽입 손실 | ≤ 0.5dB |
| 반사 특성 | PC ≥ 40dB, UPC ≥ 50dB, 자동 위상 조정 ≥ 60dB |
| 전기 파괴 | 고장 없는 ≥3KV(DC)/1min |
| 절연 저항 | ≥1000MΩ/500V (DC) |
| 삶 | ≥1000 시간 |
| 활용 범위 | 소중 규모의 건물, 리모트 모듈 사무실과 무선 기지국에 대한 세포, 섬유에 대한 섬유를 위한 배선 시스템 |
기술 :
광학 분배 프레임 (ODF)는 통신 설비 사이에 케이블 상호 접속을 제공하는데 사용된 골조이며, 그것이 한 단위에서 함께 섬유 짜집기, 섬유 종결, 섬유 광학 어댑터들과 연결기와 케이블 접속을 통합할 수 있습니다. 손상에게서 섬유 광학 연결을 보호하는 것은 또한 보호 장치로서 일할 수 있습니다.
특징 :
1. 완전히 모듈 설계와 세세하게 전부 드러난 누드사진 작전
2. 예술적이고 오래간 냉간 압연 강철 시트 바디
3. 고밀도를 극대화하면서, 잇대고 함께 전보를 쳐 통합되세요
4. 표준 19 인치의 선반에 설치됩니다
5. 리본과 비리본 광섬유 케이블에 적합합니다
6. 범용 어댑터들 SC, FC, ST와 LC는 설치될 수 있습니다
7. 섬유상 케이블과 패치 코드는 둘 다 2m 이상의 저장 공간을 가지고 있습니다
8. 냉간 스틸 박스, 스플라이싱 단위, 배분 장치와 패널로
9. 다양한 패널 플레이트가 다른 어댑터 인터페이스에 적합합니다
10. 단일 파이버와 리본 & 번들 파이버 케이블에 적합합니다
11. 특수한 설계는 순조롭게 초과하는 섬유 코드와 땋아 늘인 머리를 보증합니다
12. 관리를 위한 어떤 차와 쉽고 운영
애플리케이션 :
1. 원거리 통신
2. CATV
3. LAN과 완
4. 네트워크
5. 광대역
박스의 설치 절차
A. (필요한 경우) 박스 또는 상부의 표지를 열고 파이버 스플라이스 트레이를 무너뜨리세요 ; 섬유를 들이세요
섬유 진입으로부터와 그들에게 박스를 계속 마련해 줍니다 ; 정착을 위한 장치는 다음과 같습니다 : 조정할 수 있는 마개, 스테인리스 섬유 케이블 링 & 나일론 제휴 ;
비. 스틸 코어의 정착 (필요한 경우) : 스레드 강철이 (선택적) 고정 창치를 통하여 공동을 만들고, 볼트를 나사못으로 고정시킵니다 ;
Ｃ. 약 500mm-800mm 긴 여분의 파이버를 섬유의 벗겨진 핵심으로부터 접속 트레이의 디 엔트랜스에 전보를 치고 그것을 플라스틱 보호 튜브로 덮고 Ｔ 종류 구멍에 그것을 플라스틱 타이로 고정시키도록 두세요 ; 섬유를 접합합니다
일반적입니다 ;
Ｄ. 트레이에 여분의 파이버와 땋아 늘인 머리를 저장하고 슬롯에서 어댑터들을 메웁니다 ; 또는 어댑터들에서 제1 플러그는 그런 다음 미안하지만, 여분의 파이버를 저장하고 코일링 섬유의 방향에 유의합니다
Ｅ. 접속 트레이를 커버하거나, 접속 트레이를 밀고 들어오거나 박스의 변부에 그것을 슬롯으로 고정시키세요 ;
Ｆ. 장비를 탑재하여 19 " 표준 안에서 박스를 설치하세요.
Ｇ. 늘 그렇듯이 패치 코드를 연결시키세요.
