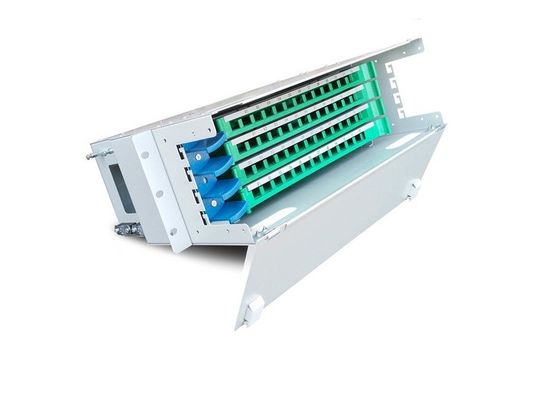

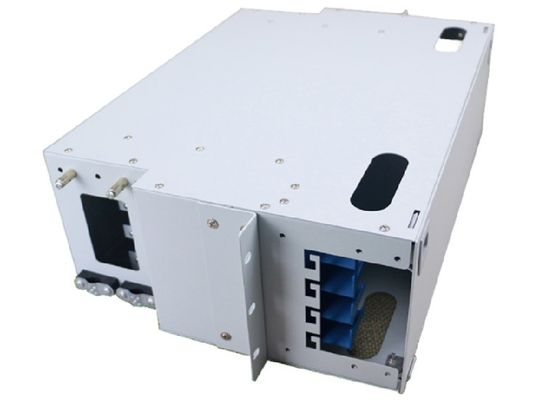

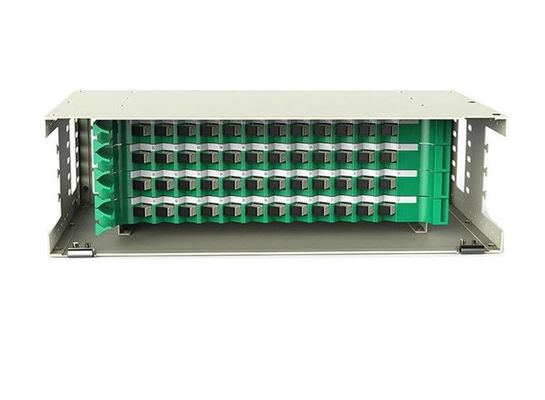

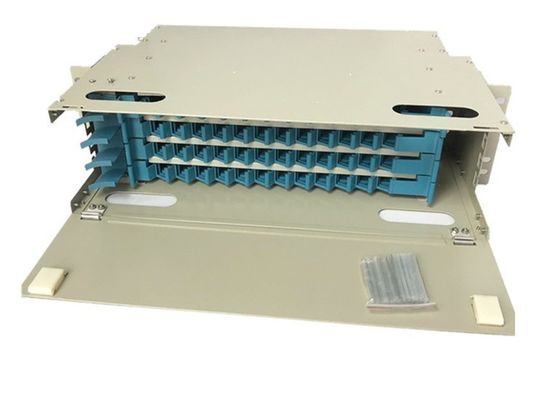

ODF 48 공항 SC 다중 모드 48 핵심 광학 분배 프레임 유닛 플러그반 선반 장착
상술 :
| 작동 온도 | -5' Ｃ +40' Ｃ |
| 상대 습도 | ≤90% (온도가 30' Ｃ보다 낮을 때) |
| 대기압 | 70Kpa - 106Kpa |
| 저장 온도 | -40' Ｃ - +70' Ｃ |
| 삽입 손실 | ≤0.20dB |
| 반사 특성 | PC≥45dB, UPC≥50dB,APC≥60dB |
| 내구성 | >1000times |
| 절연 저항 | ≥1000 MΩ 500V |
| 전압저항 힘 | 무천공이어 3000V, 1 분의 효과와 어떤 호락 하에 |
| 사고 방식 | 850nm, 1310nm, 1550nm |
기술 :
ODF 광분배 프레임 유닛은 섬유 통신 시스템에서 종결과 중추 광케이블의 유통 동안 사용됩니다.
ODF 플러그반으로, 그것은 연결, 배포와 광섬유 케이블의 가지를 실현하기 쉽습니다.
도입된 모듈 대용량 광파이버 유통 랙은 광파이버 짜집기와 유통의 운영을 더 편리하게 하기 위해 플러그반과 서랍들과 같은 독특한 구조를 이용합니다. 게다가 루트와 중간 분배 패널이 익숙한 수직 분산은 효과적으로 섬유 패치 코드 분포의 문제를 해결합니다.
특징 :
1. 완전히 모듈 설계와 세세하게 전부 드러난 누드사진 작전
2. 예술적이고 오래간 냉간 압연 강철 시트 바디
3. 고밀도를 극대화하면서, 잇대고 함께 전보를 쳐 통합되세요
4. 표준 19 인치의 선반에 설치됩니다
5. 리본과 비리본 광섬유 케이블에 적합합니다
6. 범용 어댑터들 SC, FC, ST와 LC는 설치될 수 있습니다
7. 섬유상 케이블과 패치 코드는 둘 다 2m 이상의 저장 공간을 가지고 있습니다
8. 냉간 스틸 박스, 스플라이싱 단위, 배분 장치와 패널로
9. 다양한 패널 플레이트가 다른 어댑터 인터페이스에 적합합니다
10. 단일 파이버와 리본 & 번들 파이버 케이블에 적합합니다
11. 특수한 설계는 순조롭게 초과하는 섬유 코드와 땋아 늘인 머리를 보증합니다
12. 관리를 위한 어떤 차와 쉽고 운영
애플리케이션 :
1.원거리 통신
2. 광가입자망 (FTTH)
3. LAN / 완
4. CATV
박스의 설치 절차
A. (필요한 경우) 박스 또는 상부의 표지를 열고 파이버 스플라이스 트레이를 무너뜨리세요 ; 섬유를 들이세요
섬유 진입으로부터와 그들에게 박스를 계속 마련해 줍니다 ; 정착을 위한 장치는 다음과 같습니다 : 조정할 수 있는 마개, 스테인리스 섬유 케이블 링 & 나일론 제휴 ;
비. 스틸 코어의 정착 (필요한 경우) : 스레드 강철이 (선택적) 고정 창치를 통하여 공동을 만들고, 볼트를 나사못으로 고정시킵니다 ;
Ｃ. 약 500mm-800mm 긴 여분의 파이버를 섬유의 벗겨진 핵심으로부터 접속 트레이의 디 엔트랜스에 전보를 치고 그것을 플라스틱 보호 튜브로 덮고 Ｔ 종류 구멍에 그것을 플라스틱 타이로 고정시키도록 두세요 ; 섬유를 접합합니다
일반적입니다 ;
Ｄ. 트레이에 여분의 파이버와 땋아 늘인 머리를 저장하고 슬롯에서 어댑터들을 메웁니다 ; 또는 어댑터들에서 제1 플러그는 그런 다음 미안하지만, 여분의 파이버를 저장하고 코일링 섬유의 방향에 유의합니다
Ｅ. 접속 트레이를 커버하거나, 접속 트레이를 밀고 들어오거나 박스의 변부에 그것을 슬롯으로 고정시키세요 ;
Ｆ. 장비를 탑재하여 19 " 표준 안에서 박스를 설치하세요.
Ｇ. 늘 그렇듯이 패치 코드를 연결시키세요.
