섬유 분배 허브 FDH 야외 광섬유 내각 288Core 섬유 액세스 터미널 비만
1. 상술
|
매개 변수 |
|
|
모델 |
TW-CBSMC-288A |
|
맥스. 핵심의 번호 |
288F SC 또는 576F LC |
|
분배기 타입 |
ABS는 타이핑합니다 |
|
맥스. 분배기의 번호 |
10 |
|
접속 트레이 타입 |
12개 핵심 / 트레이 또는 24 핵심 |
|
맥스. 접속 트레이의 번호 |
24 또는 24 |
|
내각 재료 |
SMC |
|
어댑터 패널 |
FC 스퀘어, SC, DLC (SC 타입) |
|
절연 저항 (MΩ) |
1000년 @500V (DC) |
|
내 전압 (V/min) |
3000 (DC), 어떤 고장, 어떤 플래시오버 |
|
설치 형태 |
땅 |
|
보호 등급 |
IP65 |
|
작동 온도 ('Ｃ) |
-40~ +60 |
|
차원 (밀리미터) |
1450*750*320MM |
|
체중 (킬로그램) |
80 |
특징 :
1. 고강도와 부식방지 성능 ;
2. 기후 급변과 극한 환경을 대항할 수 있습니다 ;
3. 능력은 유연하게 필요에 따라 맞춤화될 수 있습니다 ;
4. 설치는 빠르고 편리합니다 ;
5. 짜맞춘 직접적 스플라이스 장치는 직접적 연관 기능을 제공해서 유능합니다 ;
6. 섬유 배선 라우팅의 완전한 설계는 섬유의 관리와 유지관리를 용이하게 할 수 있습니다 ;
7. 안전하고 믿을 만한 잠금과 광학 섬유를 위한 접지 보호 소자로 ;
8. 띠 모양이고 비 스트랩 형태의 파이버에 적용할 수 있습니다.
9. 대용량 : 최대 분포 커패시티는 광 케이블의 96 핵심, 144 핵심, 288 핵심과 576 핵심 4 종류이고 다이렉트 용접의 능력이 한 개의, 120 핵심 -240-cores와 240 핵심 -480-cores 리본 광 섬유 케이블입니다.
10. 각료들은 특별한 강도 방부 물질을 채택하고, 좋은 방수, 안티-콘덴싱, 내습성 특성을 가지고, 기후와 환경에 의해 초래된 다양한 부작용을 세울 수 있습니다.
11. 상자는 수평 와이어링 도관을 갖추고 있고, 광학 케이블 배치도를 더 합리적이고 단정하게 합니다.
12. 용접과 배포를 통합하는 끝 트레이를 채택합니다. 용접과 배포는 편리한 운영을 만드는 똑같은 수준에 수행되고, 가늘고 긴 꼬리 섬유의 길이를 감소시키고 비용을 낮춥니다.
13. 터미널 모듈은 12 핵심과 수평선상 드로우아웃 구조를 단위로 채택합니다, 각각 핵심이 개별적으로 뽑아내어질 수 있으며, 그것이 그것을 배포에서 작동하도록 편리하게 하고, 꼬리 섬유의 배포에서 비롯되어 굴곡의 번호를 감소시킵니다.
14. 광학 섬유 분배기는 구조적으로 합리적이고, 광섬유 케이블 코어가 소매로 싸여지고, 고정, 토대와 광섬유 케이블 위의 다른 작동이 광학 섬유 분배기를 제거하는 것 없이 수행될 수 있습니다.
애플리케이션 :
1. 로컬 에어리어 네트워크 ;
2. 광 케이블 티비 망 ;
3. 프트스 System/ FTTH 프로젝트 ;
4. 광역 네트워크.

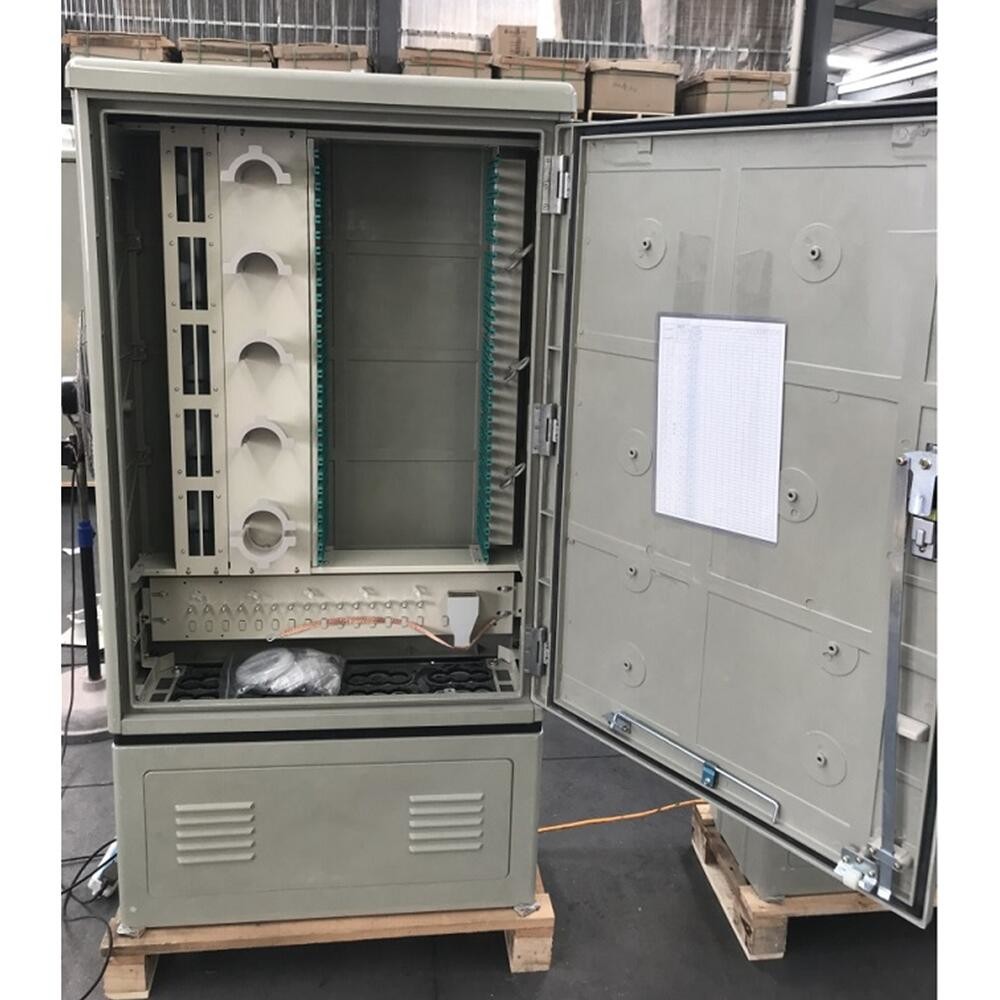

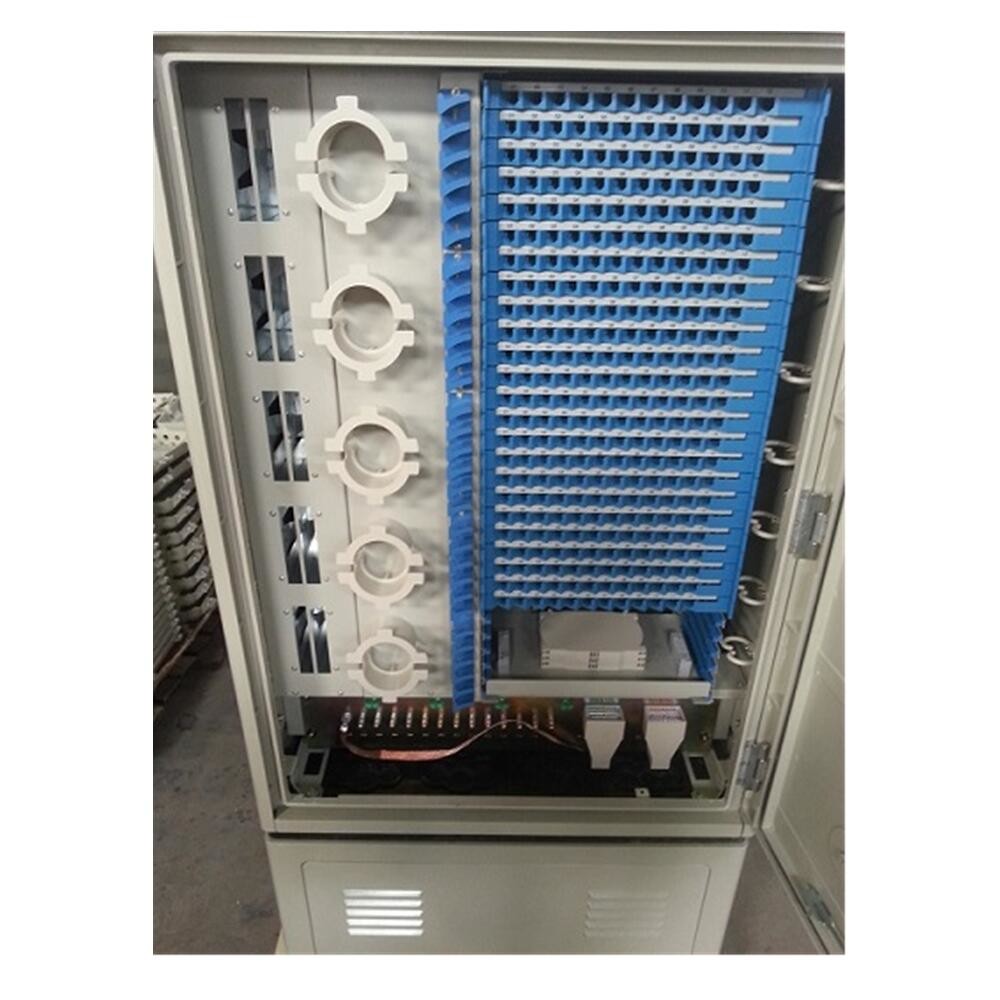

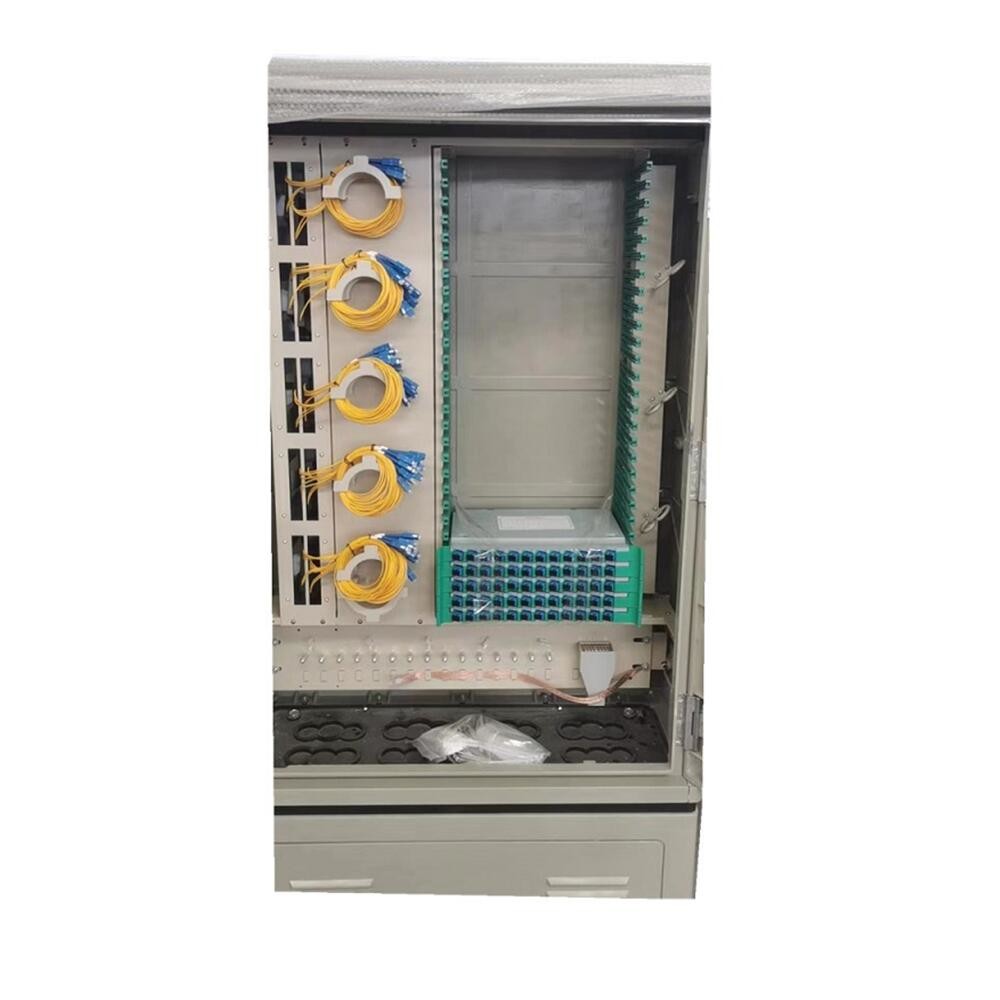

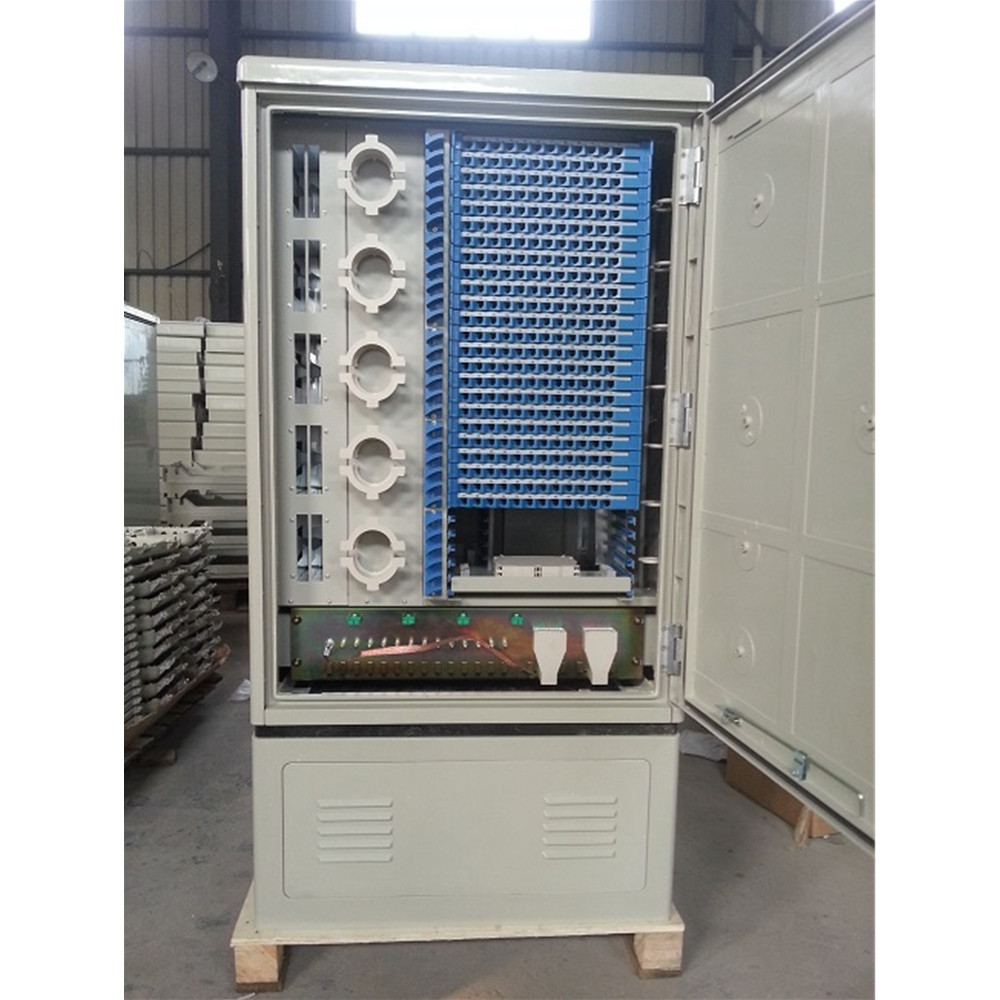

참조를 위한 더 많은 사진 :
