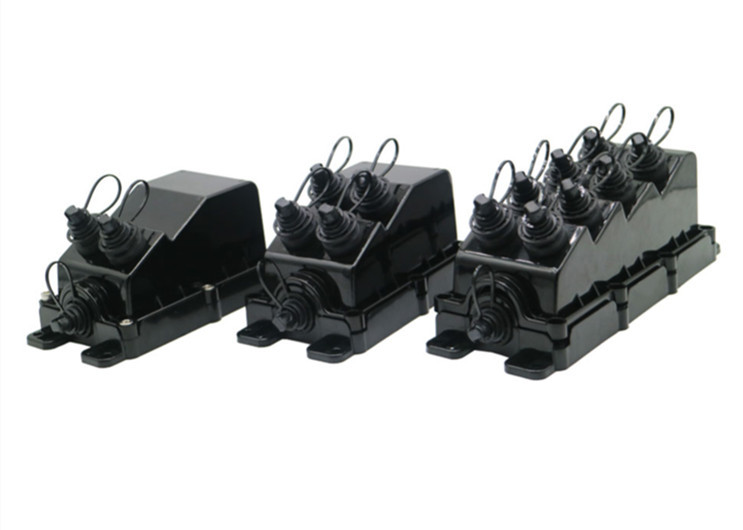

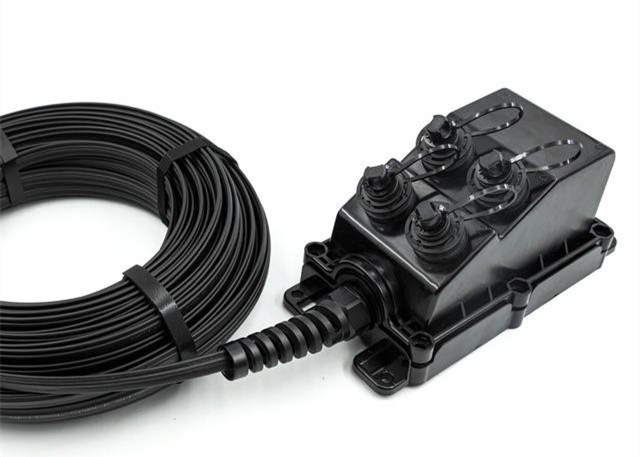

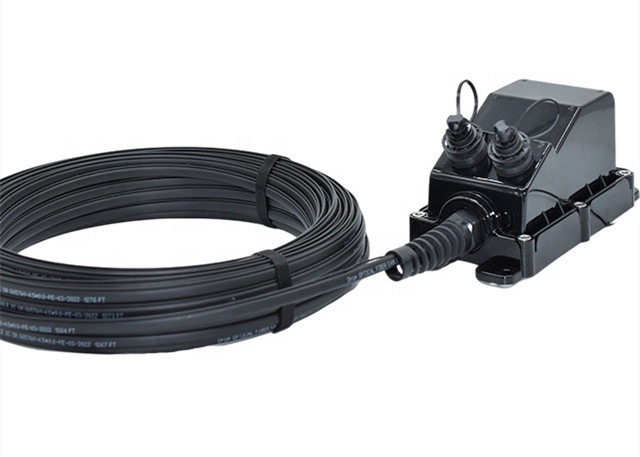

옵티탭 적합한 SST 드롭 케이블과 6개 섬유 MST 광섬유 다중 포트 서비스 단말기 구내 박스
다중 포트 서비스 단말기 (MST) 박스 패스트컨넥트 마감은 프트스-ODN 네트워크의 액세스 포인트 동안 사용했습니다. 그것은 마감 개방과 섬유 스플라이싱의 필요를 없애면서, 모든 주입구와 매장 케이블과 제품이 미리 연결했다는 것 입니다. 모든 공항은 굳어진 어댑터들을 갖추고 있습니다. 운영자들은 서비스 설정 효율성을 향상시키는 오픈 데이터 네트워크 배치 동안 섬유 또는 열린 박스를 접합할 필요가 없습니다. MST 박스는 실외 사용을 위한 새로운 경제적 섬유 배포된 솔루션입니다. 전통 산물과 비교하시오 그러면 MST 박스는 높은 호환성을 운영하고 가지고 있기 쉽습니다. 15-30%까지 전체 운전비 (TCO)를 감소시킵니다.
그것은 다른 상황을 기반으로, 벽에 장착, 공기 설치 또는 지지극 설치를 위해 사용될 수 있습니다. MST 박스는 또한 FTTH 현장에 사용했을 뿐만 아니라, FTTA 또는 다른 가옥한 환경에 사용했습니다.
특징 :
높은 호환성 : 모이는 ODVA, Hconn, 소형 SC, PLC, MPO 또는 전원용 어댑터일 수 있습니다.
봉인한 공장 또는 필드 어셈블리.
강하게 충분히 다음 1200N 당김력 장기밑에서 일하기.

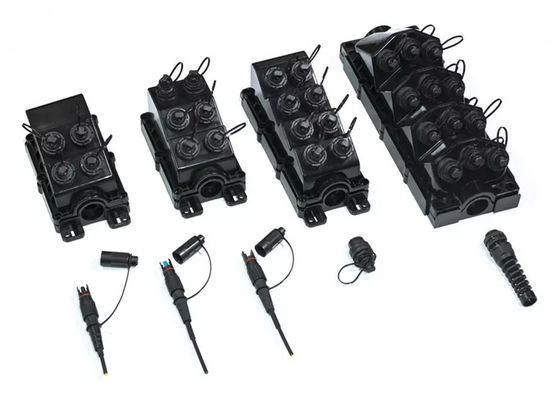

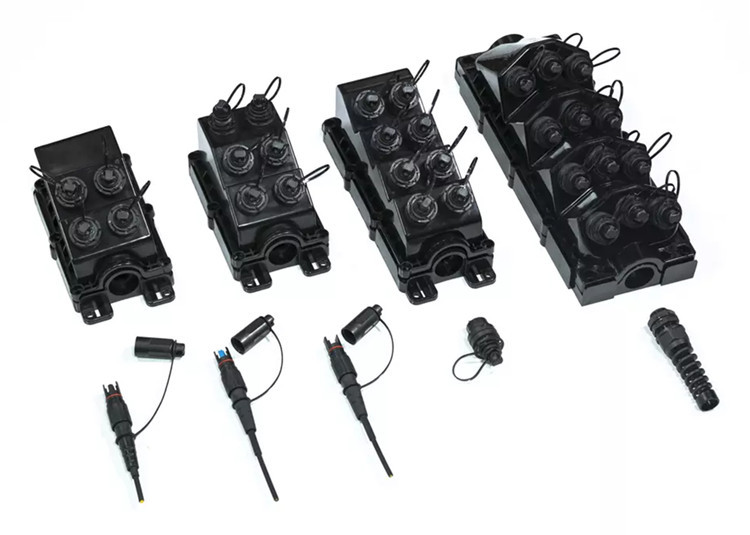

2에서 단일 또는 멀티파이버 가혹한 연결기를 위한 12곳 공항.

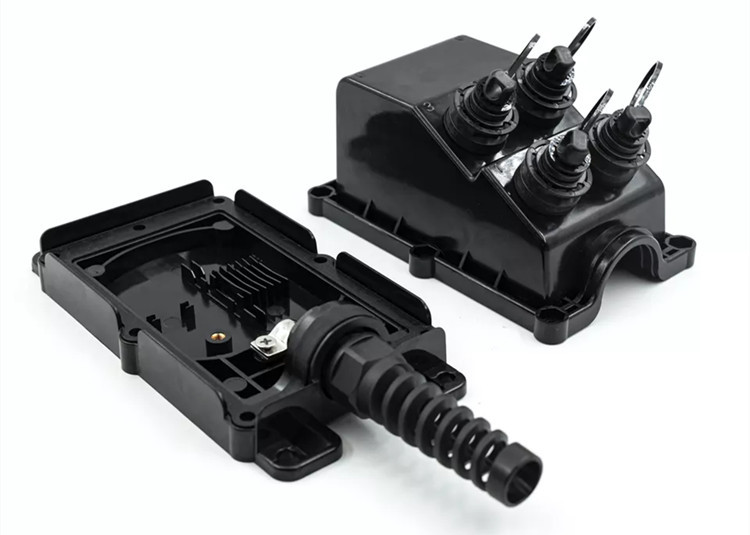

섬유 분할을 위해 PLC 또는 접속 소매로 이용 가능합니다 .
IP67 방수 평가.
벽에 장착, 공기 설치 또는 지지극 설치.
위축된 각도 표면과 높이는 어떤 연결기가 작동할 때 방해하도록 하지 않습니다.
효과적이어서 비용이 드세요 : 40% 동작 시간을 절약하세요.
지정 IEC 61753-1 표준.
상술 :
| 차원(LxWxH) | 210x105x93(4Core) |
| 진입 보호 | IP68 |
| 작동 온도 | -40~85C |
| 케이블 강도 부재 | 무장하거나 비외장 |
| 케이블 유형 | 하이브리드이거나 비하이브리드입니다 |
| 원형 케이블 OD | 5.0 밀리미터 내지 14.0 밀리미터 |
| 플랫 케이블 차원 | 4.6x8.9mm |
| 케이블 재킷 소재 | LSZH, 페이 또는 열 가소성 폴리우레탄 수지 |
| 굴곡 반경 | 20D |
| 케이블 붕괴 저항 | 200N/cm 장기 |
| 인장 강도 | 1200N 장기 |
| UV 저항 | ISO 4892-3 |
| 방화등급 | UL94-V0 |
| PLC의 수 | 1~2pcs |
| 융합 보호 슬리브의 수 | 1~24pcs |
| 설치 | 공기인 벽 / 막대기 /는 증가했습니다 |
애플리케이션 :
FTTH 분야
전통적인 해법 사용 ONU 또는 FDH (광통신망 장치 / 섬유 분배 허브), 때 트렁크 광케이블이 저택과 별장의 외부에 도달하고. 그것이 섬유 분포 함수를 가지고 있기 때문에 FTTX 구내는 ONU 또는 FDH를 대체할 수 있습니다. 내부에, 그것은 고정된 2-4pcs 1*8 또는 1*16 PLC일 수 있고, 놓여질 수 있습니다 24 PC 섬유 스플라이스 보호 슬리브. 1-48F IP67 미리조립된 방수 커넥터와 결합한 후, FTTX 구내는 직접적으로 각각 저택과 별장 또는 저전압 저장고를 연결시킬 수 있습니다. 그것은 저택과 별장 또는 지지극 설치의 밖에 고쳐질 수 있습니다. FTTX 구내는 덜 연결 이음매를 통한 신호 손실을 줄일 수 있습니다. 공장 미리조립된 FTTX 구내에서 그 때문에, 그것은 어떤 섬유 스플라이스 운영 때문에 어떤 필요성 높은 기능 운영자가 아닙니다. 설치 효율은 40%까지 증가될 수 있습니다.
FTTA 분야
전통적으로, 광 케이블, 조판 성형 망 기술에 의해 연결된 원격 무선 유닛 (원격 무선 유니트)과 빌딩 베이스밴드 유닛 (BBU). 각각 원격 무선 유니트는 BBU에 대한 두 부분으로 된 야외 케이블 링크를 필요로 합니다. 설치는 더 많은 시간을 필요로 할 것이고 비용이 함께 통합 / 디마크 박스로서의 high.FTTX 구내 공사, 링크 원격 무선 유니트와 BBU일 것입니다. BBU에서부터 FTTX 구내까지 단지 한 다중 섬유 복합 케이블이 필요하세요. 그리고 나서 IP67을 통한 각각 원격 무선 유니트에 대한 FTTX 구내 분할 섬유는 방수 케이블 조립을 미리조립했습니다. 원격 무선 유니트는 모이는 전원 커넥터를 통한 전원이 FTTX Enclosure.It에 불필요한 복제를 회피할 수 있게 할 수 있습니다.
